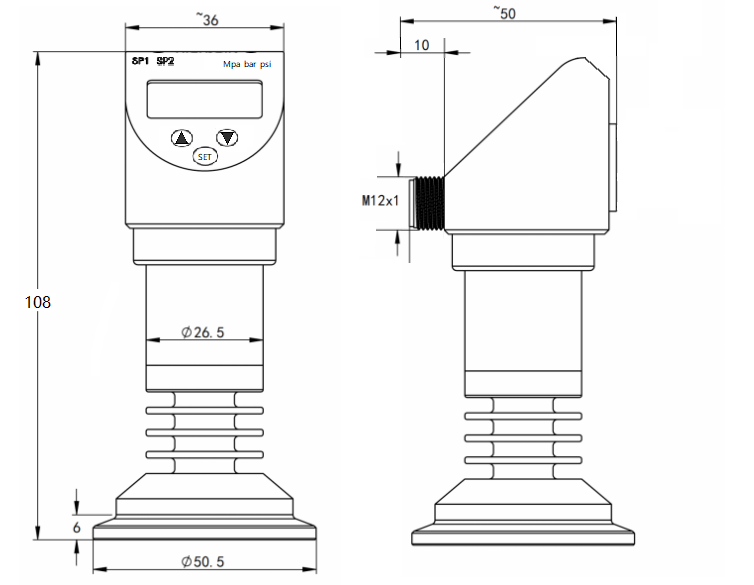

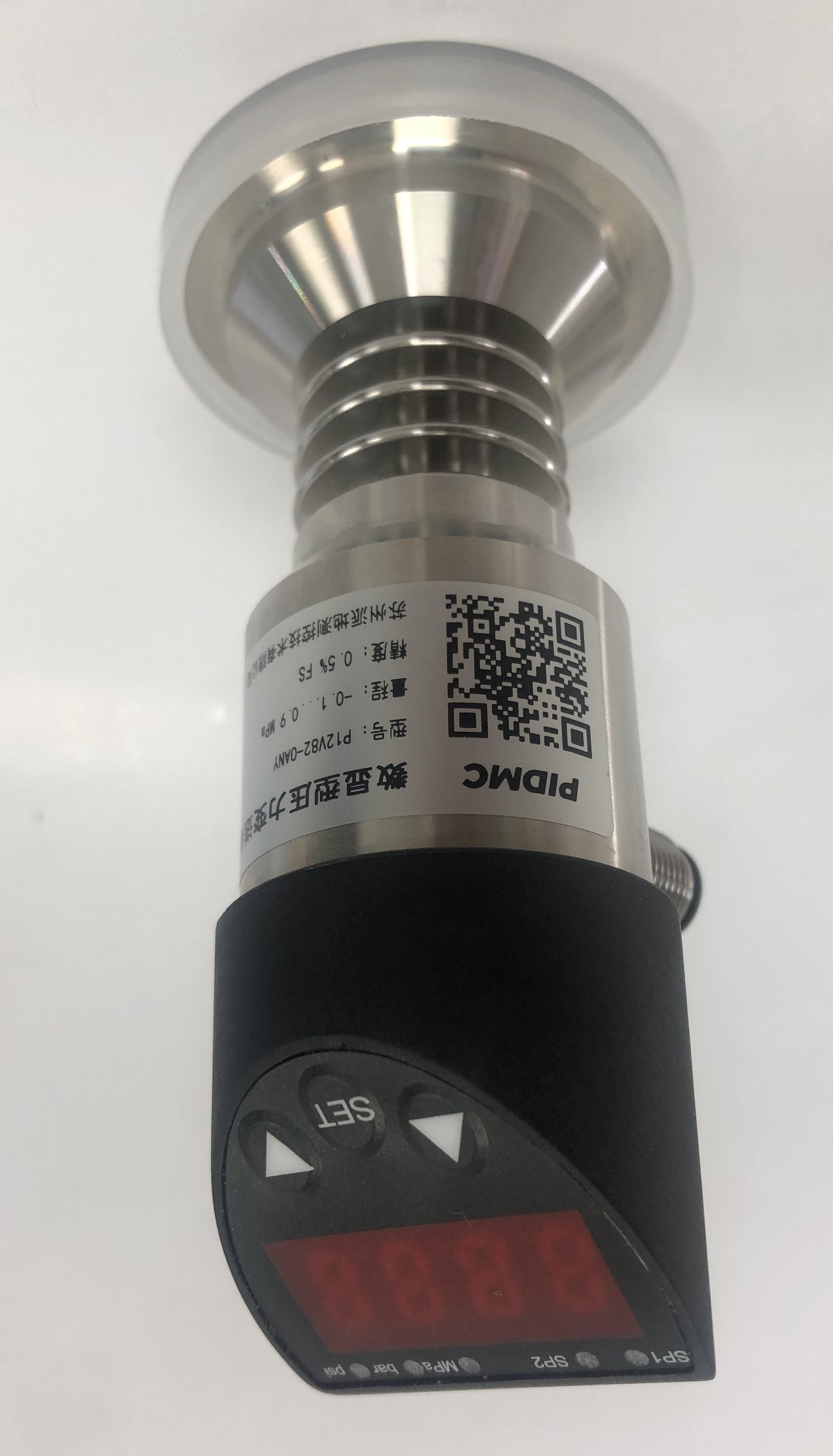

P12V8x-卫生型带数显压力变送器

注：开关点由吸合值和释放值组成，

吸合值大于释放值时常开功能（AL1H 为动作值 AL1F 为复位值），

吸合值小于释放值时常闭功能；（AL1F 为动作值 AL1H 为复位值），

吸合值与释放值的差值为开关点的回差值。

例：

AL1H 此值为开关1 吸合值(压力到达此点时吸合，指示灯亮)

AL1F 此值为开关1 释放值（压力到达此点时断开，指示灯灭）

AL1D 此值为开关1 动作延时（切换前必须等待的时间秒数）

AL2H 此值为开关2 吸合值(压力到达此点时吸合，指示灯亮）

AL2F 此值为开关2 释放值（压力到达此点时断开，指示灯灭）

AL2D 此值为开关2 动作延时（切换前必须等待的时间秒数）

注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常

开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。

例：要设定开关点1 为上限报警输出（常开功能）在4 吸和，小于3.95 断开，

切换延时为3 秒动作；开关点2 为下限报警输出（常闭功能） 在10 断开，低于9.95吸和，切换延时为10 秒：   进入菜单：设定

AL1H=4.00 AL1F=3.95 ALID=0.03

AL2H=9.95 AL1F=10.00 ALID=0.10

●按下“mode”键

●显示“LOCK” （提示输入密码）

密码  0066

bS-H 变送量程满度0～100%量程

AL1P 开关1 输出功能0:迟滞；1:窗口

AL1C 开关1 窗口功能回差0～20%(窗口范围)

AL2P 开关2 输出功能0:迟滞；1:窗口

AL2C 开关2 窗口功能回差0～20%(窗口范围)

bACK 恢复工厂数据0:不恢复；1:恢复

-End 保存退出参数设置

●按▲或▼键输入密码“1”，

●按下“mode”键确认

●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL1D、AL2H、AL2F、AL2D、END）

●按下“mode”键进入所选菜单。

●按▲或▼键更改设置

●按下“mode”键确认，若需要，再用▲或▼键选择其他菜单进行修改。

●修改完成后选择“END”菜单，按“mode”键确认保存退出

●若30 秒无键按下，则自动退出设置状态，但是不保存所修改的数据。

注：在测量状态下按压mode 键，显示“LOCK”提示输入模式密码，按▲或▼键

输入密码“1”，按mode 键确认进入菜单，切换使用▲或▼切换。菜单为循环结构，

可以向上、向下翻。在“END” 菜单下按mode 键保存退出。数据查看通过mode 键，

修改通过▲或▼键实现，确认请再次按下mode键。
